cnc加工件的安放方式

文章来源: 铝外壳人气:2116发表时间:2018-12-07 15:34:35

  CNC加工中心是由数控铣床发展而成的自动化加工设备,CNC加工中心强大的加工能力能够为企业带来更高的工作效率。cnc加工件安装的好坏是模具加工中的重要问题,它不仅直接影响加工精度、工件安装的快慢、稳定性,还影响生产率的高低。



  为了保证加工表面与其设计基准间的相对位置精度,cnc加工件安装时应使加工表面的设计基准相对机床占据一正确的位置。工件安装时必须使其设计基准与机床主轴的轴心线重合。在各种不同的机床上加工零件时,有各种不同的安装方法。下面小编给大家介绍下cnc加工件的安放方式。



  安装方法可以归纳为直接找正法、划线找正法和采用夹具安装法等3种:



  1、直接找正法



  采用这种方法时,cnc加工件在机床上应占有的正确位置,是通过一系列的尝试而获得的。具体的方式是将cnc加工件直接装在机床上后,用百分表或划针盘上的划针,以目测法校正工件的正确位置,一边校验一边找正,直至符合要求。

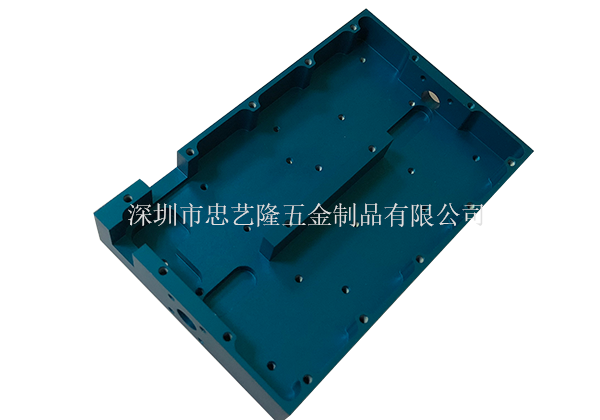

cnc加工件



  直接找正法的定位精度和找正的快慢,取决于找正精度、找正方法、找正工具和工人的技术水平。它的缺点是花费时间多,生产率低,且要凭经验操作,对工人技术的要求高,故仅用于单件、小批量生产中。此外,对工件的定位精度要求较高时,例如误差小于0.01-0.05mm时,采用夹具难以达到要求(因其本身有制造误差),就不得不使用精密量具,并由有较高技术水平的工人用直接找正法来定位,以达到精度要求。



  2、划线找正法



  此法是在机床上用划针按毛坯或半成品上所划的线来找正工件,使其获得正确位置的一种方法。显而易见,此法要多一道划线工序。划出的线本身有一定宽度,在划线时又有划线误差,校正cnc加工件位置时还有观察误差,因此该法多用于生产批量较小,毛坯精度较低,以及大型cnc加工件等不宜使用夹具的粗加工中。



  3、采用夹具安装法



  夹具是机床的一种附加装置,它在机床上相对刀具的位置在cnc加工件未安装前已预先调整好,所以在加工一批cnc加工件时不必再逐个找正定位,就能保证加工的技术要求,既省工又省事,是高效的定位方法,在成批和大量生产中广泛应用。



  以上内容就是对cnc加工件的安放方式的介绍了,CNC加工中心是按程序自动加工的,刀具与工件在机床上总处于一个确定的位置。因此,每一个工件在夹具上的装夹必须梢确定位,加工中不允许变形,力求减少工件的装卸时间。选择定位方式时应具有较高的定位精度,考虑夹紧方案时,要注意夹紧力的作用点和作用方向,应尽量使零件能够一次安装,完成零件所有待加工面的加工。
